Polycold 快速循環(huán)水汽深冷泵 (Fast Cycle Water Vapor Cryopump)的工作原理是依照麥斯納(Meissner)吸收原理。使水汽分子在低溫盤管(Cryocoil)的超低溫表面上凝結,從而達到捕集水汽的目的。

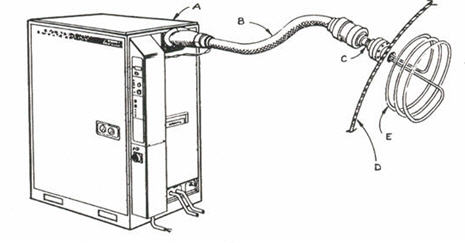

A 冷凍機 B 冷媒傳送管 C 凍連接頭 D 真空腔壁 E 冷凍界面

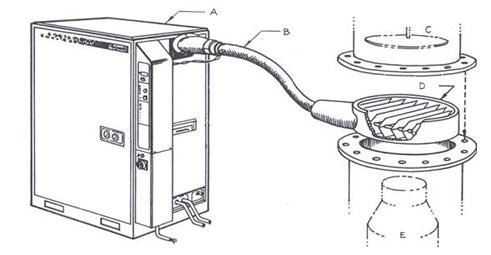

A 冷凍機 B 冷媒傳送管 C 真空控制閥 D 冷凍盤 E 真空幫浦

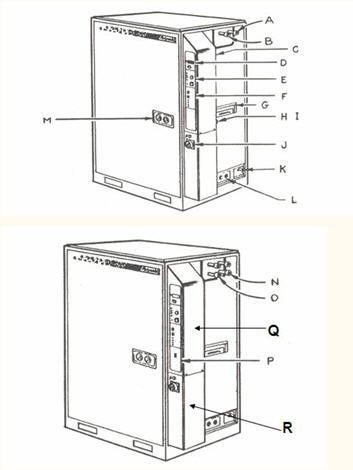

A. 冷媒流回口#1
B.冷媒流出口#1
C.溫度線集中孔
D. 各段溫度顯示及切換
E. 系統(tǒng)控制模組可幫助顯示檢修相關問題
F. 除霜/待機/冷凍切換功能開關及顯示
G. 手冊置放處
H. 規(guī)格牌
I.遙控連接口,可進行遙控控制
J.主電源開關,當切換到OFF(O)位置時,主電源切斷
K.冷媒及真空Pump連接口
L.冷卻水進、出連接口
M. 壓縮機高低壓力開關表
N.冷媒流回口#2(第二組)
O.冷媒流出口#2(第二組)
P. 除霜/待機/冷凍切換功能開關及顯示(第二組)
Q. Low voltage box 低電壓箱
R. High voltage box 高電壓箱
|
|
